OSI 7 계층

https://www.youtube.com/watch?v=OoctUPg52tc&t=323s&ab_channel=%EB%A3%B0%EB%A3%A8%EB%9E%84%EB%9E%91



OSI 7계층 정보

1.물리 계층

1계층 물리 계층은 OSI 최하위 계층에 속하며, 상위 계층(데이터 링크에서) 전송된 데이터를 물리적인 전송 매체(허브,라우터,케이블 등)을 통해 다른시스템에 전기적 신호를 전송하는 역할을 한다.즉,기계어를 전기적 신호로 바꿔주는 것이다



2. 데이터 계층

네트워크 기기들 사이의 데이터 전송을 하는 역할을 한다. 시스템 간의 오류 없는 데이터 전송을 위해
패킷(Packet)을 프레임(Frame)으로 구성하여 물리 계층(1 계층)으로 전송한다.
네트워크 계층(3 계층)에서 정보를 받아 주소와 제어 정보를 헤더와 테일에 추가한다.

3. 네트워크 계층

라우팅 알고리즘을 사용하여 최적의 경로를 선택하고 송신 측으로부터 수신 측으로 전송한다. 이때, 전송되는 데이터는 패킷(Packet) 단위로 분할하여 전송한 후 다시 합쳐진다. 각 패킷이 목적지까지 성공적이고 효과적으로
전달되도록 한다.

4. 전달 계층

발신지에서 목적지(End-toEnd) 간 제어와 에러를 관리한다. 패킷(Packet)의 전송이 유효한지 확인하고
전송에 실패된 패킷을 다시 보내는 것과 같은 신뢰성 있는 통신을 보장하며, 헤드에는
세그먼트(Segment)가 포함된다. 주소 설정, 오류 및 흐름 제어, 다중화를 수행한다.

5. 세션 계층

통신 세션을 구성하는 계층으로, 포트(Port) 번호를 기반으로 연결한다.
통신 장치 간의 상호 작용을 설정하고 유지하며 동기화한다. 동시 송수신(Duplex), 반이중(Half-Duplex),
전이중(Full-Duplex)  방식의 통신과 함께 체크 포인팅과 종료, 다시 시작 과정 등을 수행한다.

6. 표현 계층

송신 측과 수신 측 사이에서 데이터의 형식(png, jpg 등)을 정해준다.
받은 데이터를 코드 변환, 구문 검색, 인코딩 - 디코딩 및 암호화, 압축의 과정을 통해
올바른 표준 방식으로 변환해준다.

7. 응용 계층

사용자와 바로 연결되어 있으며 응용 SW를 도와주는 계층이다.
사용자로부터 정보를 입력받아 하위 계층으로 전달하고 하위 계층에서 전송한 데이터를 사용자에게 전달한다.
파일 전송, DB, 메일 전송 등 여러 가지 응용 서비스를 네트워크에 연결해주는 역할을 한다.







===

6. OSI 7 layer 계층 별 설명

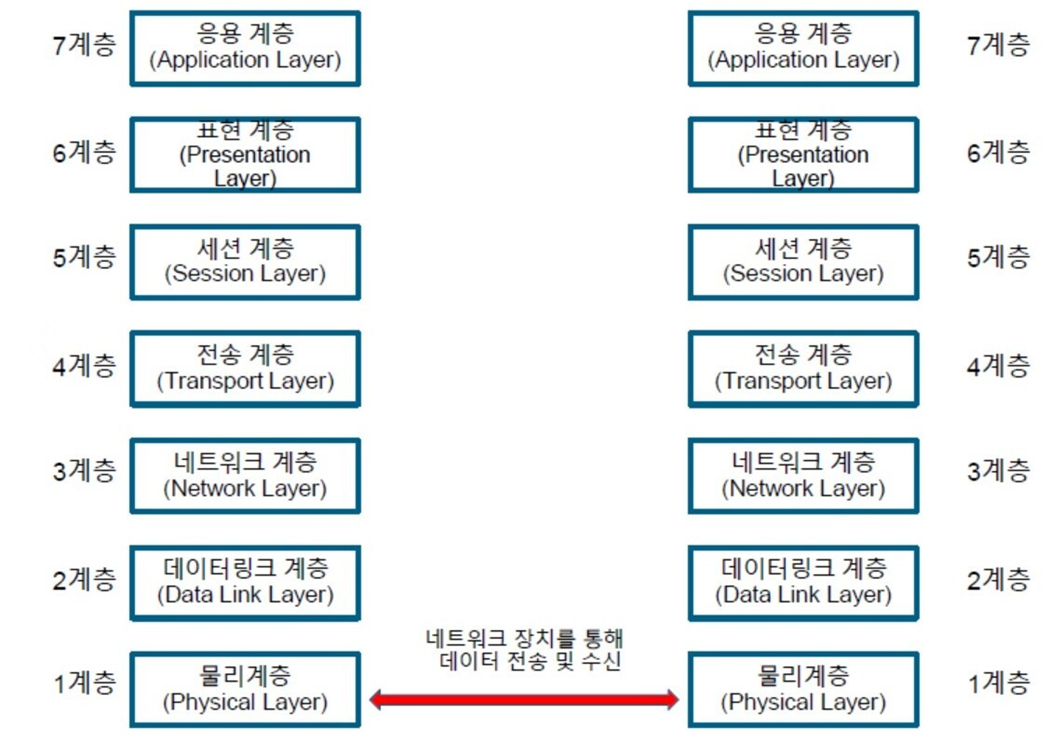

OSI 7 계층 구조 (출처 : 하단에 기재)
OSI 7 계층 구조 (출처 : 하단에 기재)
PDU 란?

OSI 7 계층에서는 PDU 개념을 중요시한다.
PDU(Process Data Unit) 란 각 계층에서 전송되는 단위를 말한다.
1 계층에서 PDU가 비트(Bit)라고 생각하기 쉽지만 PDU라고 하지 않고 여기서 비트는 단위라기보다는
단지 전기 신호의 흐름일 뿐이다.

PDU는 2 계층 - 프레임(Frame) / 3 계층 - 패킷(Packet) / 4 계층 - 세그먼트(Segment)만 생각하면 된다.
네트워크 통신 과정을 깊게 이해하기 위해서는 왜 각각의 계층의 PDU가 다른지 알아야 하고,
역할에 대해 알고 있어야 한다.

1 계층 : 물리 계층(Physical Layer)
[1 계층] 물리 계층은 OSI 모델의 최하위 계층에 속하며,
상위 계층(데이터 링크)에서 전송된 데이터를 물리적인 전송 매체(허브, 라우터, 케이블 등)를 통해  다른 시스템에
전기적 신호를 전송하는 역할을 한다. 즉, 기계어를 전기적 신호로 바꿔서 와이어에 실어주는 것이다.
최하위 계층
물리적인 전송 매체를 통하여 상위 계층인 데이터 링크 계층으로부터 전달된 비트 스트림을 상대측 물리 계층으로  전달하는 기능을 수행한다.
단지 데이터를 전달만 할 뿐, 전송받으려는 데이터가 무엇인지, 어떤 에러가 있는지는 전혀 신경 쓰지 않음.
전송 단위(PDU) : 비트(1 - 전기적으로 On, 0 - 전기적으로 Off) - 전기 신호의 흐름
 장비 : 통신 케이블. 허브 등
프로토콜(Protocol) : Modem, Cable, Fiber, RS-232C
[핵심] : 1 Layer. 물리 계층 : 데이터를 전기적인 신호로 변환해서 주고받는 기능만 수행


2 계층 : 데이터 링크 계층(DataLink Layer)
[2 계층] 데이터 링크 계층은
네트워크 기기들 사이의 데이터 전송을 하는 역할을 한다. 시스템 간의 오류 없는 데이터 전송을 위해
패킷(Packet)을 프레임(Frame)으로 구성하여 물리 계층(1 계층)으로 전송한다.
네트워크 계층(3 계층)에서 정보를 받아 주소와 제어 정보를 헤더와 테일에 추가한다.
물리적인 네트워크 사이에 데이터 전송을 담당하는 계층
Point to Point 간 신뢰성 있는(안전한) 전송을 보장하기 위한 계층
물리 계층(1 layer)을 통해 송수신되는 데이터의 전송 오류를 감지하는 기능을 제공, 오류 감지 시 재전송
MAC(맥) 주소를 가지고 통신
전송 단위(PDU) : 프레임(Frame)
장비 : 브리지, 스위치 등
프로토콜(Protocol) : 이더넷, MAC, PPP, ATM, LAN, Wifi
※ MAC Address : 컴퓨터 간 데이터를 전송하기 위한 컴퓨터의 물리적 주소

※ MAC vs IP

IP 주소 간의 통신은 각 라우터에서 일어나는 MAC 주소와 MAC 주소 통신의 연속적인 과정이다.
ex) 한국에 있는 주소로 편지를 보낼 때, IP는 시작점과 끝점에 해당하는 주소라면, MAC 주소는 편지가 거쳐가는          중간 거점들(즉, 바로 옆에 물리적으로 연결되어 있는 노드와 통신 시 사용되는 주소)


3계층 : 네트워크 계층(Network Layer)
[3 계층] 네트워크 계층은
기기에서 데이터그램(Datagram)이 가는 경로를 설정해주는 역할을 한다.
라우팅 알고리즘을 사용하여 최적의 경로를 선택하고 송신 측으로부터 수신 측으로 전송한다.
이때, 전송되는 데이터는 패킷(Packet) 단위로 분할하여 전송한 후 다시 합쳐진다. 데이터 링크 계층(2 계층)이
노드 대 노드 전달을 감독한다면, 네트워크 계층(3 계층)은 각 패킷이 목적지까지 성공적이고 효과적으로
전달되도록 한다.
목적지 네트워크 주소(IP)를 정하고, 그에 따른 경로(Route)를 선택하고, 경로에 따라 패킷을 전달해 주는 역할
데이터를 목적지까지 가장 안전하고 빠른 경로로 전달하는 기능(라우팅)이 가장 중요 - 프로토콜, 라우팅 기술 등
여러 개의 노드(node)를 거칠 때마다 경로를 찾아주는 역할을 하는 계층
다양한 길이의 데이터를 네트워크에 통해 전달하고, 그 과정에서 전송 계층(4 Layer)이 요구하는 서비스 품질(QoS)을 제공하기 위한 기능적, 절차적 수단 제공
전송 단위(PDU) : 패킷(Packet)
장비 : 라우터, L3 스위치
프로토콜(Protocol) : IP, ICMP 등

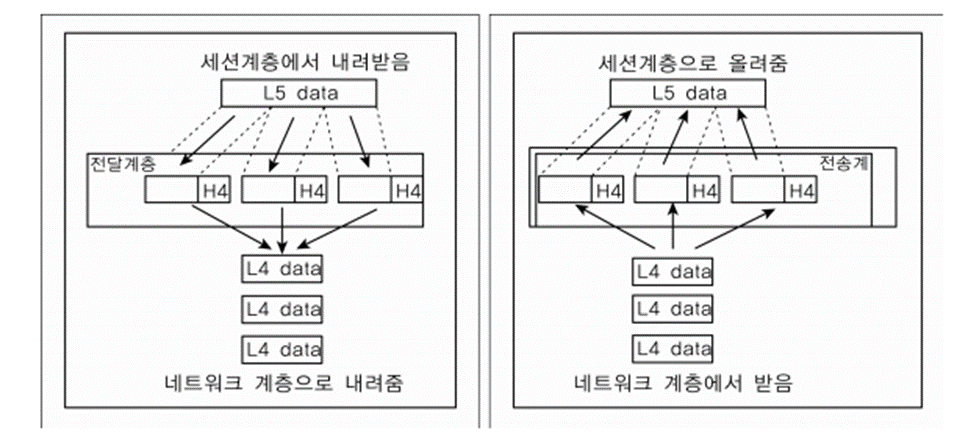

4 계층 : 전송 계층(Transport Layer)
[4 계층] 전송 계층은
발신지에서 목적지(End-toEnd) 간 제어와 에러를 관리한다. 패킷(Packet)의 전송이 유효한지 확인하고
전송에 실패된 패킷을 다시 보내는 것과 같은 신뢰성 있는 통신을 보장하며, 헤드에는
세그먼트(Segment)가 포함된다. 주소 설정, 오류 및 흐름 제어, 다중화를 수행한다.
EndPoint의 사용자들이 신뢰성 있는 데이터를 주고받게 해주는 역할
오류 검출 및 복구, 흐름 제어와 중복 검사 등을 수행
패킷 생성 및 전송
패킷들의 전송이 유요 한 지 확인하고 전송 실패한 패킷들을 다시 전송
헤더에 포트 번호가 포함되어 있음
포트 번호 : 디바이스에 있는 여러 프로세스 중 자기가 가야 할 프로세스를 구분하기 위해 필요한 번호
전송 단위(PDU) : 세그먼트(Segment)
장비 : 게이트웨이(GateWay), L4 스위치
프로토콜(Protocol) : TCP, UDP, ARP, RTP
TCP
대부분 TCP 사용
신뢰적인 전송 보장(패킷 손실, 중복, 순서 바뀜 등이 없도록 보장) - ACK 사용
IP가 처리할 수 있도록 데이터를 여러 개의 패킷으로 나누고, 도착지에서 완전한 데이터로 패킷을 재조립
데이터 전송 단위 : 세그먼트
UDP
비연결성, 비신뢰성 서비스
TCP와 다르게 패킷을 나누고 재조립하는 과정 없이, 수신지에서 제대로 받든 말든 상관하지 않고, 데이터를 보내기만 한다.  => 에러와 그에 따른 재전송, 대체는 애플리케이션에서 처리해야 한다.
But 속도가 빠르다. => Real Time 서비스에 사용하면 좋다
데이터 전송 단위 : 블록 형태의 다이어그램

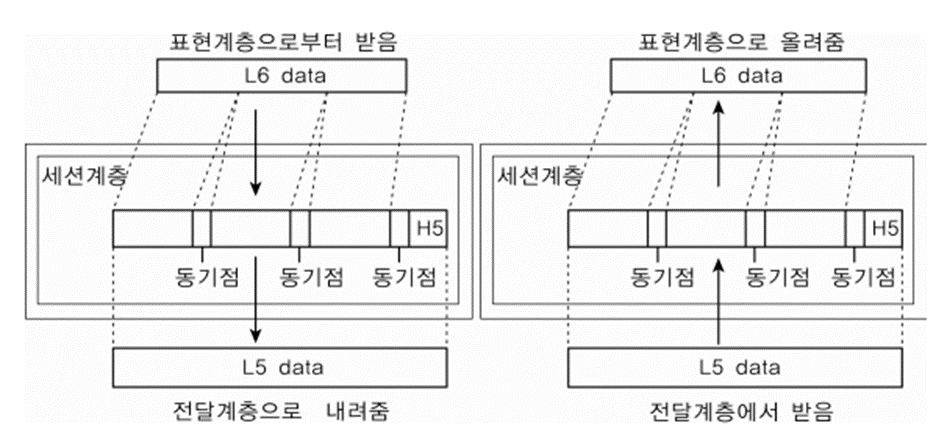

5 계층 : 세션 계층(Session Layer)
[5 계층] 세션 계층은
통신 세션을 구성하는 계층으로, 포트(Port) 번호를 기반으로 연결한다.
통신 장치 간의 상호 작용을 설정하고 유지하며 동기화한다. 동시 송수신(Duplex), 반이중(Half-Duplex),
전이중(Full-Duplex)  방식의 통신과 함께 체크 포인팅과 종료, 다시 시작 과정 등을 수행한다.
Session(세션) : 클라이언트와 웹 서버 간 네트워크 연결이 지속 유지되고 있는 상태
        💡 사용자가 브라우저를 열어 서버에 접속한 뒤 접속을 종료할 시점까지를 의미

네트워크 상 양쪽 연결을 관리하고 연결을 지속시켜주는 계층
세션 생성, 유지, 종료, 전송 중단 시 복구 기능 수행 (OS가 세션 계층으로 이 역할 수행)
TCP/IP 세션을 만들고 없애는 역할
통신하는 사용자들을 동기화하고 오류 복구 명령들을 일괄적으로 다룬다.
프로토콜(Protocol) : NetBIOS, SSH, TLS


6 계층 : 표현 계층(Presentation Layer)
[6 계층] 표현 계층은
송신 측과 수신 측 사이에서 데이터의 형식(png, jpg 등)을 정해준다.
받은 데이터를 코드 변환, 구문 검색, 인코딩 - 디코딩 및 암호화, 압축의 과정을 통해
올바른 표준 방식으로 변환해준다.
응용 계층(7 Layer)으로부터 전달받거나 전송하는 데이터의 인코딩 - 디코딩 및 암호화 등이 이루어지는 계층
코드 간의 번역을 담당하여 데이터의 형식상 차이를 다루는 부담을 응용 계층(7 Layer)으로부터 덜어준다.
프로토콜(Protocol) : JPG, MPEG, SMB, AFP

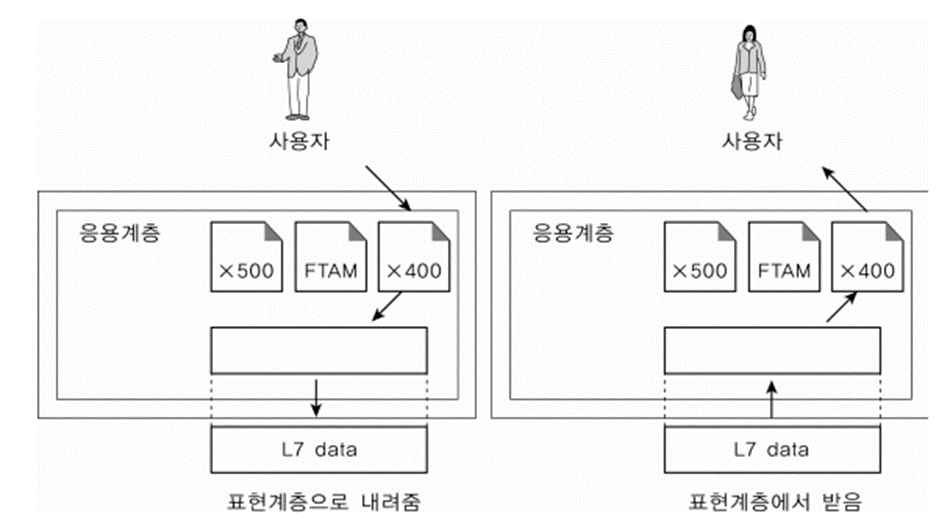

7 계층 : 응용 계층(Application Layer)
[7 계층] 응용 계층은
사용자와 바로 연결되어 있으며 응용 SW를 도와주는 계층이다.
사용자로부터 정보를 입력받아 하위 계층으로 전달하고 하위 계층에서 전송한 데이터를 사용자에게 전달한다.
파일 전송, DB, 메일 전송 등 여러 가지 응용 서비스를 네트워크에 연결해주는 역할을 한다.
응용 프로세스와 직접 관계하여 일반적인 응용 서비스를 네트워크에 연결 및 수행하는 역할
사용자와 직접 접하는 유일한 계층
사용자로부터 정보를 입력받아 하위 계층으로 전달하고, 하위 계층에서 전송한 데이터를 사용자에게 전달
UI 부분, I/O부분
대표적인 프로토콜 : HTTP, DNS, Telnet, FTP 등



[출처 및 참고 문헌]

https://github.com/ssafy-tech-concert/ssafy-tech-concert/blob/master/Computer-Science/OSI%207%20layer.md

GitHub - ssafy-tech-concert/ssafy-tech-concert: 🛠 SSAFY 테크 콘서트 (SSAFY Tech Concert)

https://velog.io/@hidaehyunlee/%EB% 8D% B0% EC% 9D% B4% ED%84% B0% EA% B0%80-%EC% A0%84% EB% 8B% AC% EB%90%98% EB% 8A%94-%EC% 9B%90% EB% A6% AC-OSI-7% EA% B3%84% EC% B8% B5-%EB% AA% A8% EB% 8D% B8% EA% B3% BC-TCPIP-%EB% AA% A8% EB% 8D% B8#5-tcpip-%EB% AA% A8% EB% 8D% B8

"데이터가 전달되는 원리" OSI 7계층 모델과 TCP/IP 모델



[ Image 출처] - '데이터 통신', 오창환 저, 한국 학술정보(주)
